PALUUVENTTIILI KULMA TA 3/8" SISÄ/ULKOKIERRE RADITRIM TA50006-110.

Tämä vankkatekoinen säätö- ja sulkuventtiili on tarkoitettu patteri- ja päätelaitteiden venttiiliksi ja sopii erinomaisesti lämmitys- jäähdytys- ja käyttövesijärjestelmiin.

Jos venttiili suljetaan ei esisäätö muutu.

Tärkeimmät ominaisuudet:

> Esisäätö

Tarkan perussäädön suorittamiseksi oikea virtaama on aseteltavissa etukäteen. Yksinkertainen kuusiokoloavaintoiminto.

> Kaksi karaa

Erilliset sulku- ja säätökarat tekevät järjestelmän huollosta helppoa.

> AMETAL®

Sinkkikatovapaan lejeeringin ansiosta venttiilien käyttöikä on pitkä ja vuotojen vaara vähäinen.

Tekniset tiedot:

Käyttöalue:

Lämmitys- ja jäähdytysjärjestelmät

Käyttövesijärjestelmät

Toiminnot:

Virtauksen asettelu

Esisäätö

Sulku

Paineluokka:

PN 16

Lämpötila:

Maks. käyttölämpötila: 120°C

Min. käyttölämpötila: -10°C

Materiaali:

Pesä: AMETAL®

Istukka: AMETAL®

Kara: AMETAL®

Kansi: Messinkiä

O-rengas: Nitriilikumia

Suora patteriyhdistäjä: AMETAL®

AMETAL® on IMI Hydronic Engineeringin kehittämä sinkkikatoa kestävä lejeerinki.

Pintakäsittely:

Niklattu.

Merkintä:

Pesässä merkki TA, TRIM, tuumamerkintä ja esisäätökannessa merkki RADITRIM A.

Esisäätö:

Sulkeminen/Esisäätö

Erilliset sulku- ja säätökarat.

Esisäätö RADITRIM A

Esisäätö tapahtuu poistamalla kansi ja sulkemalla kuusiokoloavaimella esisäätökara.

Tämän jälkeen esisäätökaraa (sisempi kara, kuusiokoloavain 3 mm) avataan niin monta kierrosta, että saadaan oikea esisäätö.

Tarkastakaa että sulkukara (ulompi kara, kuusiokoloavain 4 mm) on täysin auki ennenkuin kansi kierretään paikalleen.

HUOM! Jos venttiili suljetaan ei esisäätö muutu.

Esisäätötyökalu:

Ulompi kara kuusiokoloavain 4 mm

Sisempi kara kuusiokoloavain 3 mm

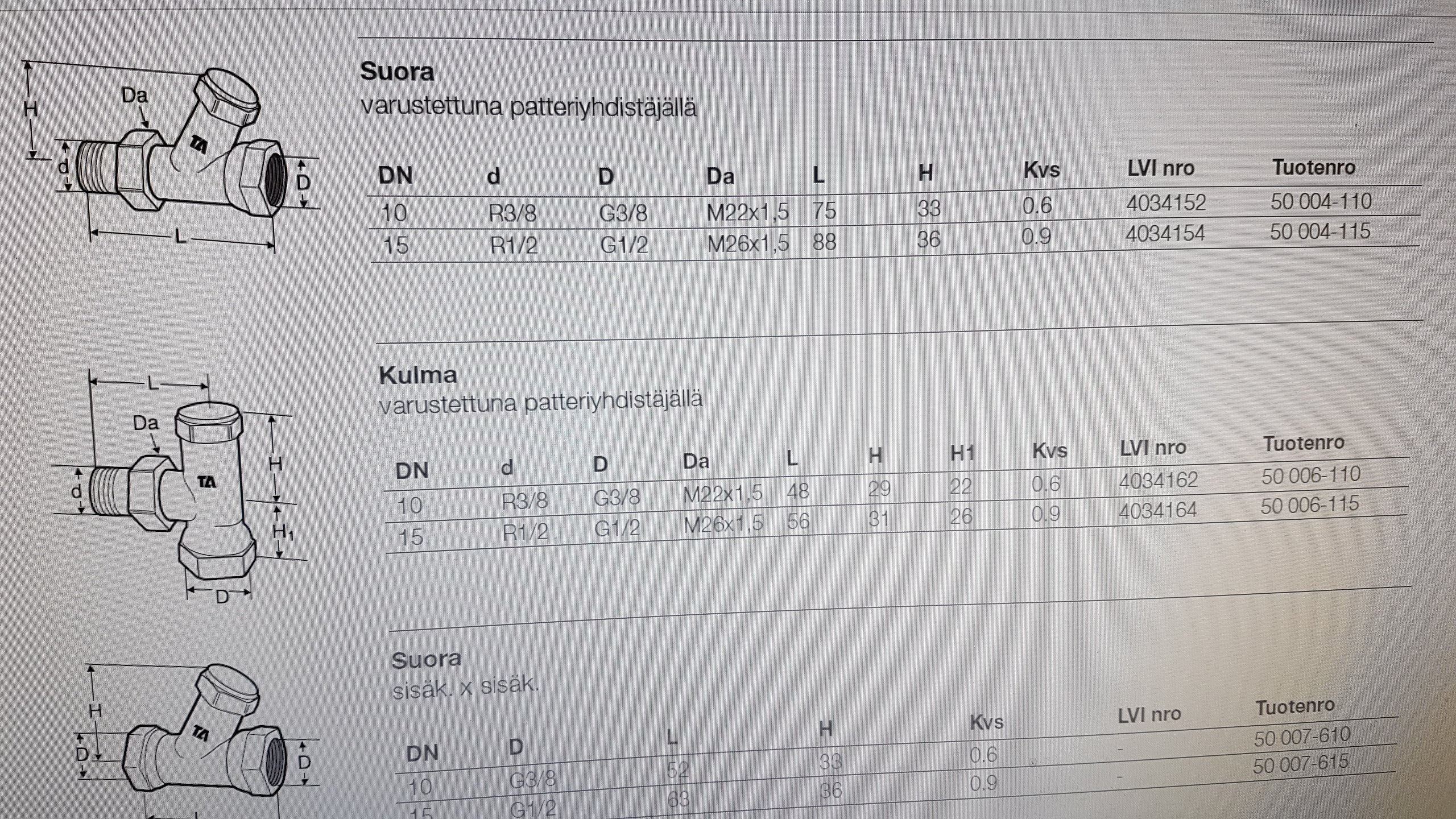

Kierteet:

d: R3/8"

D: R3/8"

DN10

Tuotenro:

50 006-110

Varustettuna patteriyhdistäjällä

Kulmamalli
