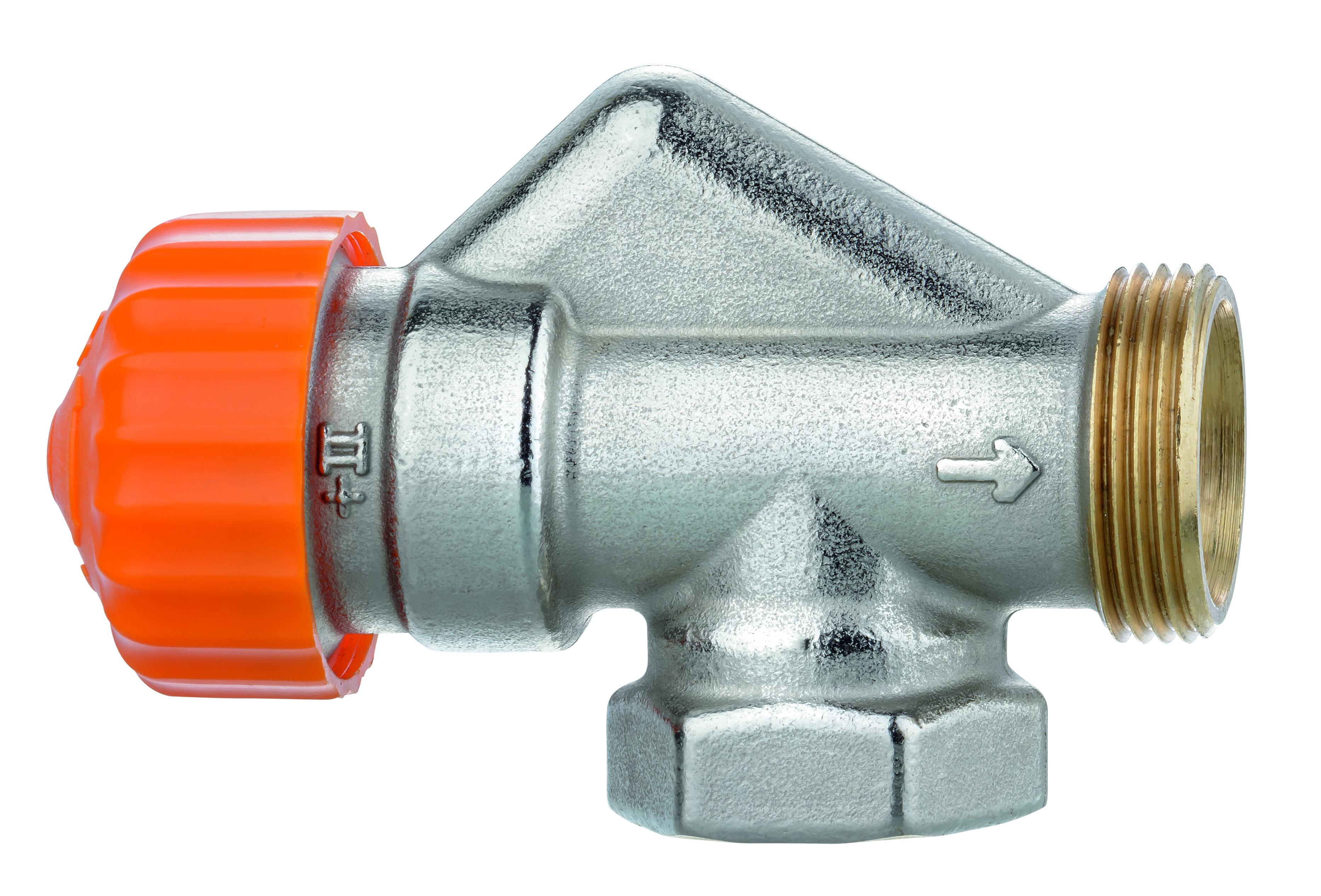

PATTERIVENTTIILI KULMA TA 1/2" ECLIPSE 50844-015 ULKOKULMA.

Termostaattinen patteriventtiili varustettuna automaattisella virtauksenrajoittimella.

Termostaattinen patteriventtiili Eclipse sisältää ainutlaatuisen virtauksenrajoittimen joka eliminoi ylivirtaamat.

Haluttu virtaama voidaan asetella suoraan venttiilistä. Aseteltu virtaama ei ylity, vaikka järjestelmän kuorma muuttuu, muut venttiilit sulkeutuisivat tai lämpötila nousee yöpudotuksen jälkeen.

Venttiili säätää virtaamaa yksilöllisesti paine-eron perusteella.

Tämän takia ei ole tarpeen suorittaa monimutkaisia painehäviölaskelmia esisäätöjen laskemiseksi.

Tärkeimmät ominaisuudet:

>Integroitu virtauksen rajoitin

Eliminoi ylivirtaamat

>Helppo asettelu

Mitoitusvirtaama saavutetaan asettelemalla esisäätöarvo

>Virtausalue 10 - 150 l/ h

Takaa suuren joustavuuden

>Täydellinen saneeraukseen

Vakiomitat ja helppo mitoitus virtaaman perusteella

Tekniset tiedot:

Käyttöalue:

Lämmitys verkostot

Toiminnot:

Virtauksen säätö

Virtauksen rajoitin

Virtauksen sulku

Paineluokka:

PN 10

Virtaama-alueet:

Virtaama voidaan esisäätää välille: 10-150 l/h.

Toimitusasento 150 l/h.

(Maks. nimellisvirtaama qmN 10 kPa, EN 215 mukaisesti: 110 l/h)

Paine-ero (ΔpV):

Maks. paine-ero: 60 kPa (<30 dB(A))

Min. paine-ero:

10 – 100 l/h = 10 kPa

100 – 150 l/h = 15 kPa

Lämpötila:

Maks. käyttölämpötila: 120°C, with protection cap or actuator 100°C.

Min. käyttölämpötila: -10°C

Materiaali:

Venttiilipesä: Messinkiä

O-rengas tiivisteet: EPDM-kumia

Istukka: EPDM-kumia

Palautusjousi: Ruostumatonta terästä

Venttiilin sisäosa: Messinkiä, PPS (polyfenyleenisulfidia)

Koko termostaattinen sisäosa voidaan vaihtaa käyttäen vaihtotyökalua, ilman että järjestelmä täytyy tyhjentää.

Kara: Niro-teräksinen kara jossa kaksinkertaiset O-rengas tiivisteet. Ulompi O-rengas voidaan vaihtaa paineenalaisena.

Pintakäsittely:

Venttiilipesä ja liitokset ovat niklattuja

Merkintä:

TA, maakoodi, virtausnuoli, koko ja KEYMARK merkki.

Oranssi suojakahva.

Standardi:

Eclipse venttiilit täyttävät seuraavat vaatimukset:

– KEYMARK sertifioitu ja testattu EN 215 mukaisesti.

Liitäntä termostaattianturiin:

M30x1,5

Toiminta:

Eclipse virtauksenrajoitin:

Laskettu virtaama asetellaan esisäätöavaimella tai 11 mm kiintoavaimella. Jos virtaama venttiilissä kasvaa, noussut paine liikuttaa holkkia ja siten jatkuvasti rajoittaa virtaaman asetusarvoonsa.

Asetettu virtaama ei tämän takia koskaan ylity. Jos virtaama laskee alle asetusarvon, jousi painaa holkin takaisin alkuperäiseen paikkaansa.

Sovellus:

Termostaattinen patteriventtiili Eclipse soveltuu pumpulla varustettuihin kaksiputkijärjestelmiin, jotka toimivat joko tavanomaisella tai korkealla lämpötila-alueella.

Jokaisen radiaattorin vaadittu virtaama asetellaan suoraan Eclipse-venttiilistä.

Tämä automaattinen virtauksen rajoitus tehdään esisäätöä kääntämällä ja aseteltu virtaama ei koskaan ylity.

Vaikka järjestelmässä olisi korkea paine kuorman muutoksen takia, esimerkiksi kun muut venttiilit sulkeutuvat tai yölämpötilapudotuksesta palautumisen aikaan, Eclipse takaa halutun virtaaman.

Venttiili säätää virtaamaa itsenäisesti paine-eron perusteella.

Tämän takia mutkikkaita laskelmia esisäätöarvojen määrittämiseksi ei tarvita.

Saneerausprojekteissa vanhan järjestelmän putkiston painehäviöitä ei tarvitse määrittää.

Vain lämpöteho ja tuloksena oleva maksimi virtaama tulee laskea (katso esisäätötaulukko).

Minimi paine-eron tulee olla kaikkein vaativimmalla venttiilillä. Jos tarpeen, se voidaan mitata pumpun optimoimiseksi (katso lisävarusteet).

Saneeraus:

Eclipse korvaa vanhat venttiilit helposti, koska sen mitat vastaavat standardia EN 215.

Kaikki IMI TA / IMI Heimeier termostaattiset patteriventtiilit joissa on II+ merkintä, esimerkiksi TRV-3, V-exact II, Standard, Multilux, Multilux 4-Set voidaan muuttaa Eclipse-venttiileiksi

Äänikäyttäytyminen:

Jotta taataan matala ääninen toiminta, seuraavat olosuhteet tulee täyttää:

• Paine-ero Eclipsen yli ei tule ylittää 60 kPa = 600 mbar = 0,6 bar (<30 dB(A)).

• Virtaaman pitää olla oikein säädetty.

• Järjestelmän tulee olla täysin ilmattu.

Kierteet:

d1: M26x1,5

D: G1/2"

DN15

Tuotenro:

50 844-015

Ilman patteriyhdistäjää
