TOIMILAITE TA M30/24V/NC/2M EMO-T.

Suorituskykyinen termoelektroninen toimilaite.

Käytetään yhdessä TBV-C päätelaiteventtiilien tai termostaattisten patteriventtiilien kanssa.

Suorituskykyiset EMO T toimilaitteet tarjoavat luotettavan on/off –säädön sekä kotelon korkean IP-luokituksen (kotelointiluokan).

Ainutlaatuinen rakenne varmistaa pitkän käyttöiän ja joka suunnalta nähtävissä oleva asennonosoitin helpottaa käyttötoimenpiteitä.

Suuri säätövoima parantaa luotettavuutta entisestään.

Tärkeimmät ominaisuudet:

>Suuri säätövoima ja laaja karan iskunpituus

luotettava ja monipuolinen toiminta.

>Korkea kotelointiluokka IP 54

Turvallinen toiminta kaikissa asennoissa.

>Joka suunnasta nähtävissä oleva asennonosoitin

Yksinkertaistaa huoltotoimenpiteitä.

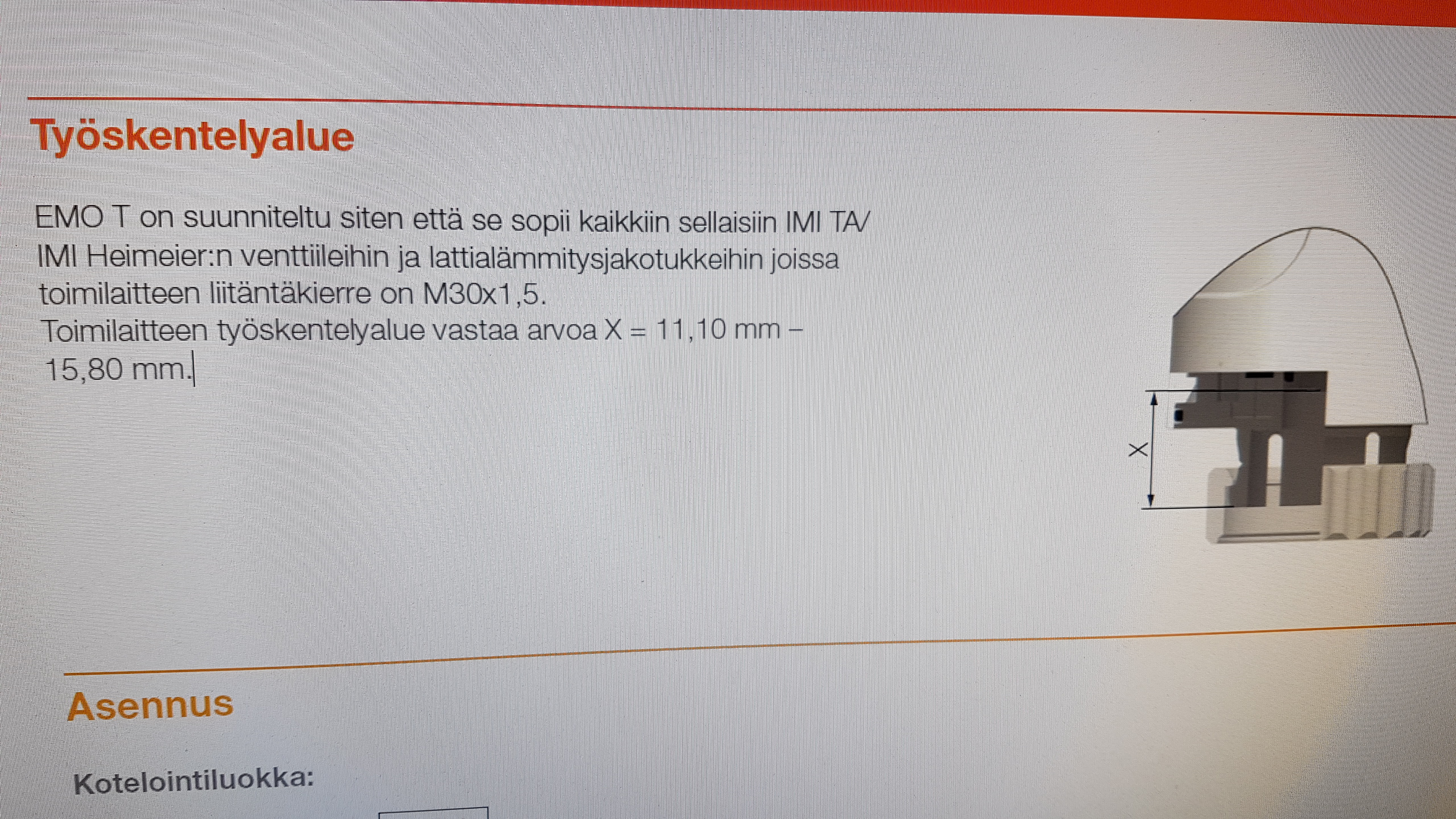

>M30x1.5 liitäntäkierre

Sopii kaikkiin IMI TA tai IMI Heimeier venttiileihin ja jakotukkeihin joiden toimilaiteliitäntäkierre on M30x1,5.

Tekniset tiedot:

Käyttöalue:

ON/OFF tai PWM-säätö.

Syöttöjännite:

24V Vaihtovirta/Tasavirta +25% / -20%

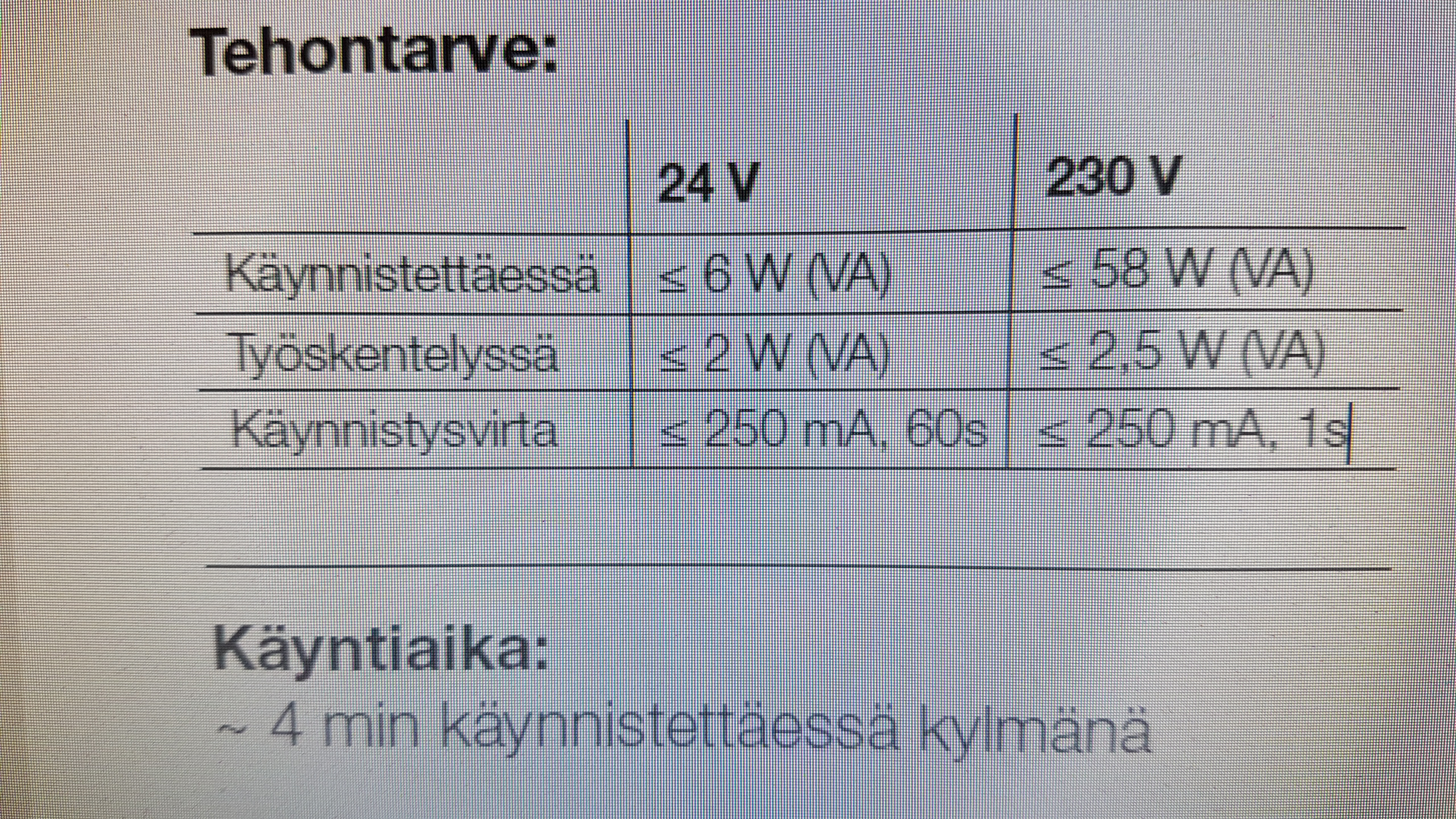

Käyntiaika:

~ 4 min käynnistettäessä kylmänä

Säätövoima:

125 N

Lämpötila:

Maksimi ympäristön lämpötila: 50°C

Minimi ympäristön lämpötila: -5°C

Maksimi väliaineen lämpötila 120°C

Varastointilämpötila -25°C – +70°C

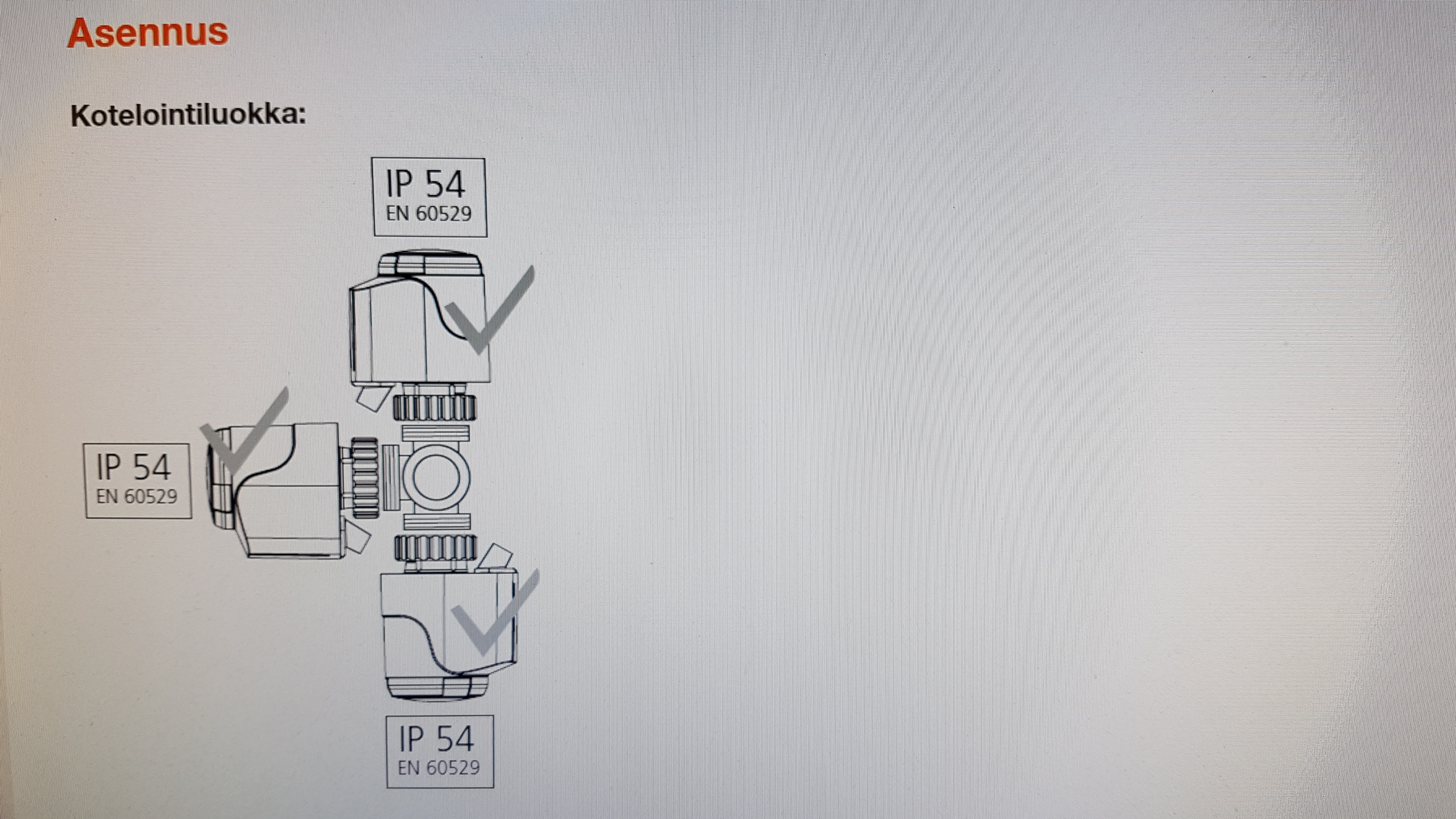

Kotelointiluokka:

IP 54 kaikissa asennoissa.

Suojausluokka:

II, EN 60730

Sertifiointi:

CE, EN 60730-2-14

Kaapeli:

Kaapelin pituus: 2 metriä

Liitäntäkaapeli: 2 x 0,75 mm2

Kaapeli on kuorittu 100 mm ja jokainen johdin on kuorittu 8 mm.

Iskunpituus:

4,7 mm; venttiilin asento on nähtävissä asennonosoittimesta.

Liitäntä venttiiliin:

Niklatusta messingistä valmistettu liitäntämutteri M30x1,5.

Runko:

Iskunkestävä PC/ABS, valkoinen RAL 9016.

Asennus:

EMO T toimilaite voidaan asentaa lämpötilaohjattuun ja/tai aikasuhteelliseen 2-pistesäätöjärjestelmään.

Esimerkiksi:

Lämmitysjärjestelmät

Lattia-, katto- ja patterilämmitysjärjestelmiin huonekohtaiseen lämpötilasäätöön tai ryhmäsäätöön:

– asunnoissa, kokoustiloissa, varastoissa, kouluissa, jne

– Käänteiseen kytkentään, massavirtaussäätöön (MFC), jne

Ilmanvaihtojärjestelmät

Huonelämpötilasäätöön esim säätämään lämpimän vedenvirtausta ilmalämmittimien läpi.

Jäähdytysjärjestelmät

Huonelämpötilasäätöön esim säätämään kylmän veden virtausta puhallinkonvektorille, kattojäähdytysjärjestelmiin, jne.

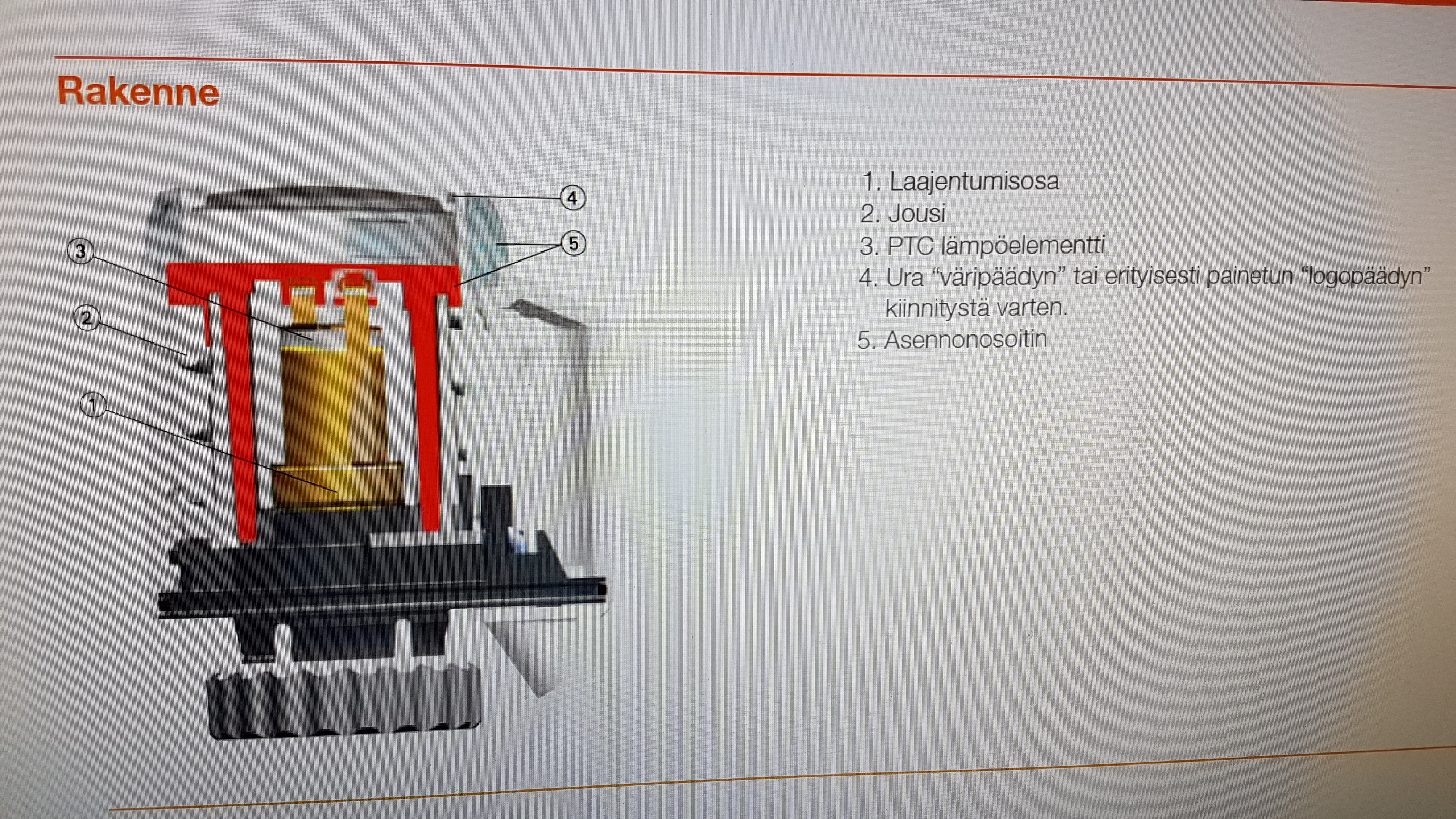

Toiminta:

Jännitteettömänä kiinni (NC malli)

Kun käyttöjännite kytketään päälle, PTC-lämpöelementti lämmittää toimilaitteen laajentumisosaa. Aikaviiveen jälkeen toimilaite avaa venttiilin tasaisesti.

Jos jännite katkaistaan, toimilaite sulkee venttiilin aikaviiveen jälkeen johtuen laajentumisosan jäähtymisestä.

Jännitteettömänä auki (NO malli)

Kun käyttöjännite kytketään päälle, PTC-lämpöelementti lämmittää toimilaitteen laajentumisosaa. Aikaviiveen jälkeen toimilaite sulkee venttiilin tasaisesti.

Jos jännite katkaistaan, toimilaite avaa venttiilin aikaviiveen jälkeen, johtuen laajentumisosan jäähtymisestä.

Huomautus:

Suoritettaessa toimintakoetta, tulee vasteaika (aikaviive) tarkistaa!

Avautumis ja sulkeutumisajat ovat riippuvaisia ympäristön lämpötilasta.

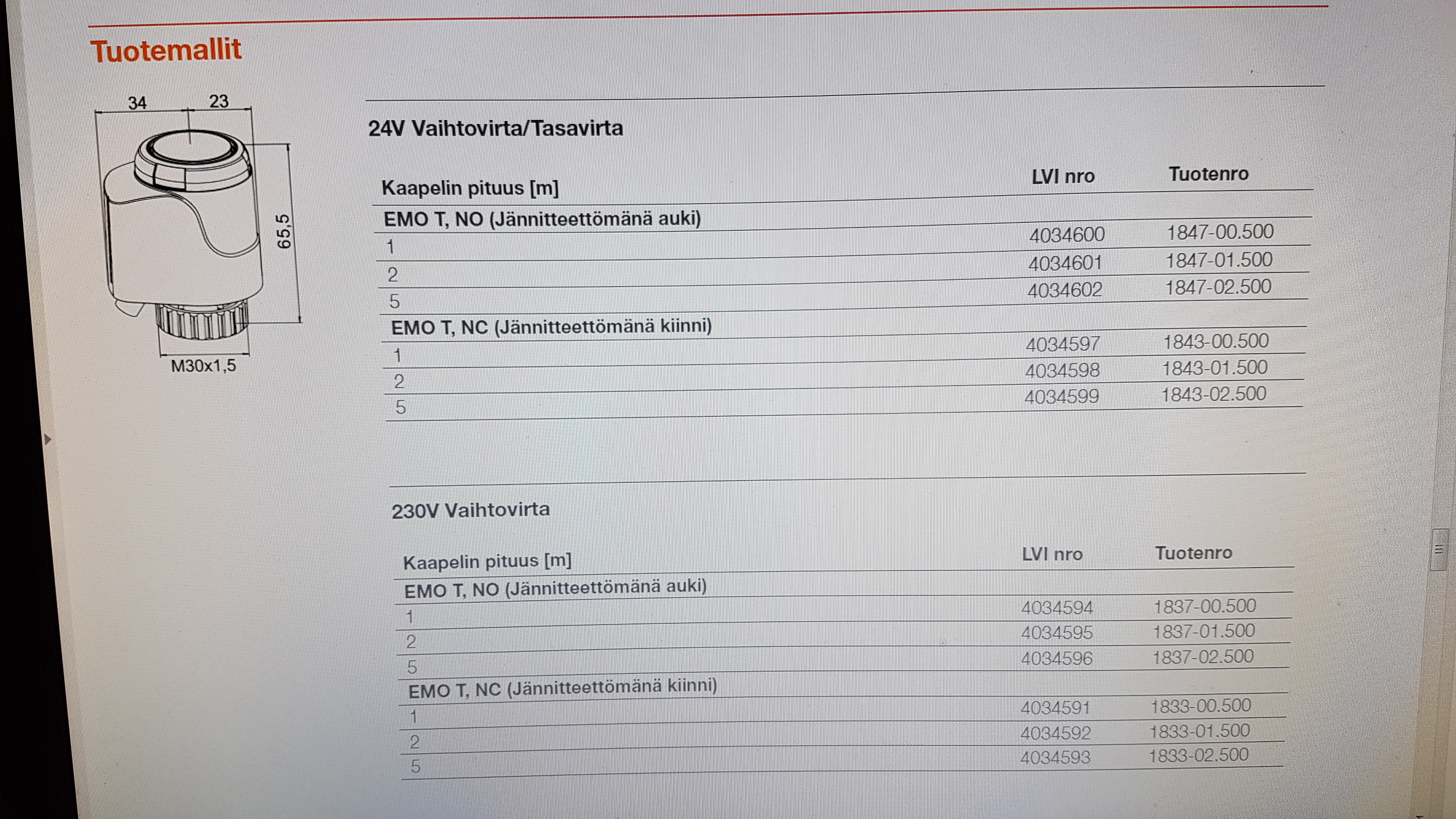

Lvi-numero: 4034598

Tuotenro: 1843-01.500

24V Vaihtovirta/Tasavirta

EMO T, NC (Jännitteettömänä kiinni)
