AUTOMAATTINEN ILMANPOISTIN 1/4"x3/8" PN6 MAX 110°C HONEYWELL.

Integroidulla sululla ja vuotosuojalla.

Käyttöalue: EA122 automaattinen ilmausventtiili on luotettava ilmauslaite ja soveltuu ilman tai kaasun poistamiseen lämmitysjärjestelmistä tai lämmitysprosessijärjestelmistä.

Ominaisuudet:

• Integroitu sulkutoiminto.

• Paisuntakiekot estävät vuodot.

• Integroitu alipainekatko.

• Tiiviste ja sisäpuoliset osat voidaan puhdistaa ja vaihtaa tyhjentämättä järjestelmää vedestä.

Käyttökohteet:

Kuumavesilämmitysjärjestelmät, patterit, seinä- ja kattoasenteiset ilmanlämmittimet, ilmasäiliöt, putkistot, lämminvesivaraajat ja ilmanerottimet.

Tekninen erittely:

Käyttölämpötila maks. 110°C (230°F).

Käyttöpaine maks. 6 bar (87 P.S.I.).

Rakenne

• Automaattinen ilmausventtiili koostuu seuraavista osista:

•  Liitinosat

• Integroitu alipainekatko

• Uimuripesä

• Kansi

• Uimuri

• Tiivistehattu ja paisuntakiekot

• Venttiili-istukan tiivisteet

Materiaalit

• Liitinosat messinkiä

• Uimuripesä laadukasta, kuumuutta kestävää muovia

• Kansi laadukasta, kuumuutta kestävää muovia

• Uimuri laadukasta, kuumuutta kestävää muovia

• Tiivisteosat kuumuutta kestävää elastomeeria.

Toimintaperiaate: Automaattisen ilmausventtiilin sisällä oleva uimuri liikuttaa vipuvartta veden pinnankorkeuden mukaisesti.

Kun pesässä ei ole vettä, uimuri avaa venttiilin. Siten lämmitysjärjestelmä ilmautuu täytön aikana.

Kun lämmitysjärjestelmä on täytetty, sisään virtaava vesi sulkee venttiilin ja ilmausventtiili sulkeutuu.

Vesi sisältää yleensä happea, joka kuplii järjestelmän toimiessa ja kuplat kertyvät korkeimpaan kohtaan.

Siksi automaattinen ilmausventtiili tulee asentaa paikkaan, johon ilma kertyy (lämminvesivaraajan tai putkiston korkein kohta).

Uimuriventtiilin sulkeutumisvoima on erittäin pieni ja siksi veden epäpuhtaudet voivat estää venttiiliä sulkeutumasta täysin, mikä johtaa vähäiseen tihkumiseen.

Venttiilin sisäänrakennetut paisuntakiekot estävät vuodot.

Kiekot laajenevat kastuessaan ja sulkevat sen jälkeen toisioventtiilin ja estävät siten.

Soveltuu vedelle, vesi-glykoliliuokselle tai alkoholille.

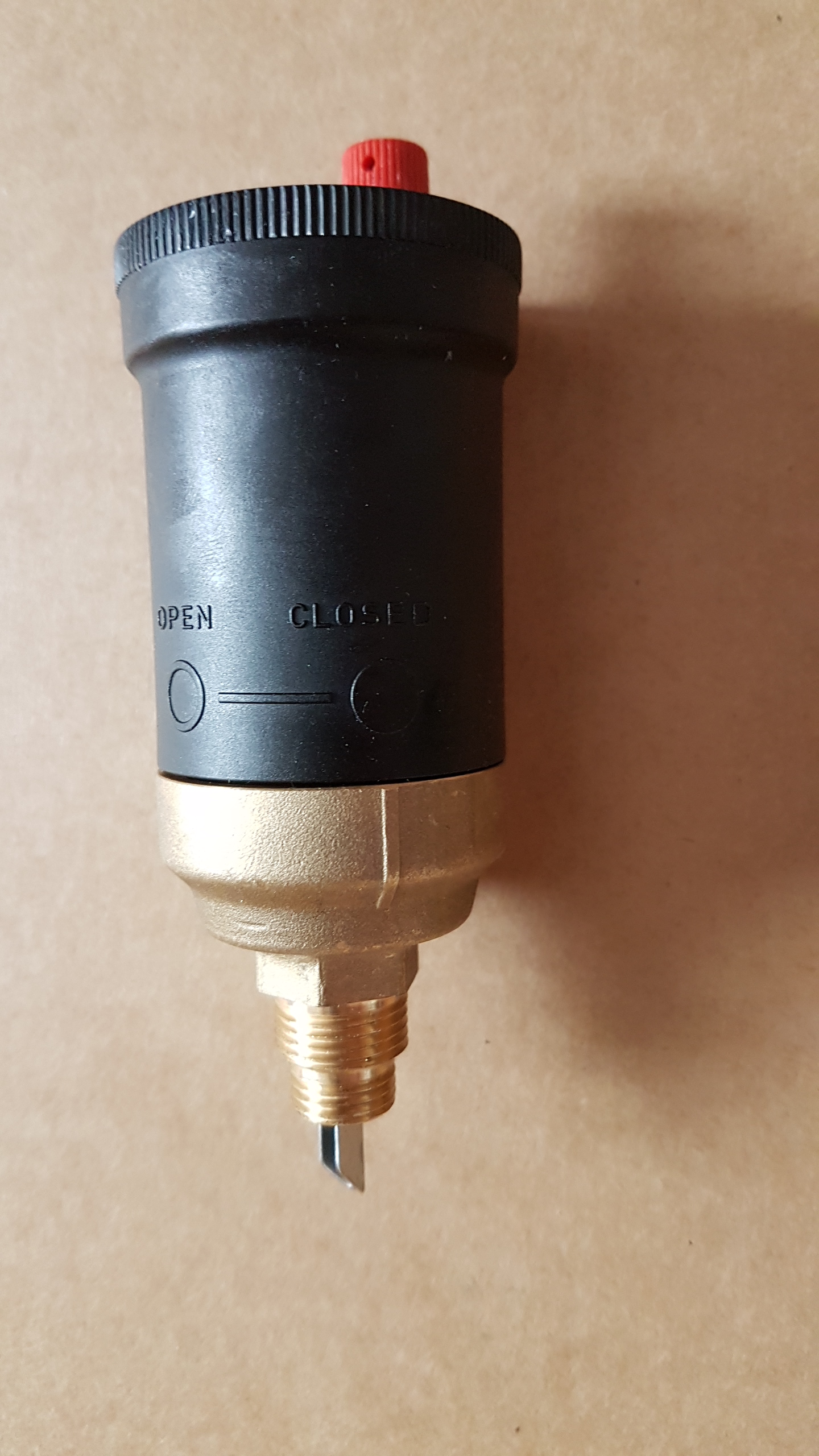

Ilmanpoistimessa ulkokierteet R 1/4” ja R 3/8” (kuten kuvassa).
