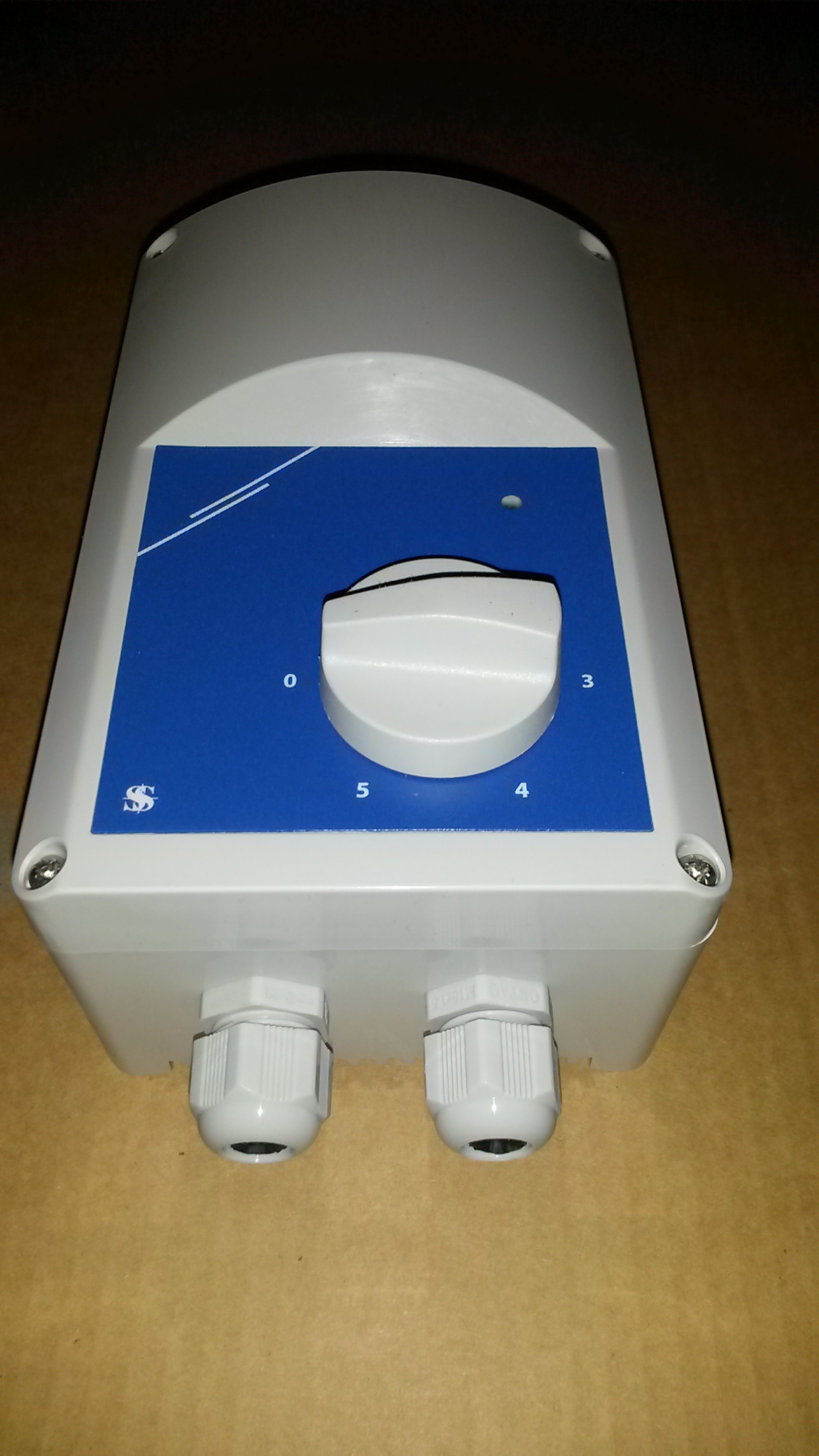

STR-1 säätimen toiminta perustuu muuntajalla toteutettavaan jännitteen säätöön. Säädin soveltuu jännitesäädettävien moottorien pyörimisnopeuden hallintaan. Säätimellä voidaan valita eri nopeuksia viidessä kiinteässä portaassa. Eri portaiden jännitteet on esitetty alla olevassa taulukossa. Merkkivalo osoittaa laitteen olevan käytössä.

Muuntajaa valittaessa on tärkeää tietää suurin mahdollinen säätimellä käytettävä virta. Jos yhteen muuntajaan liitetään useampia puhaltimia, ei moottoreiden yhteenlaskettu maksimivirta saa ylittää muuntajan nimellisvirtaa. Muuntajaa ei ole oikosulkusuojattu.

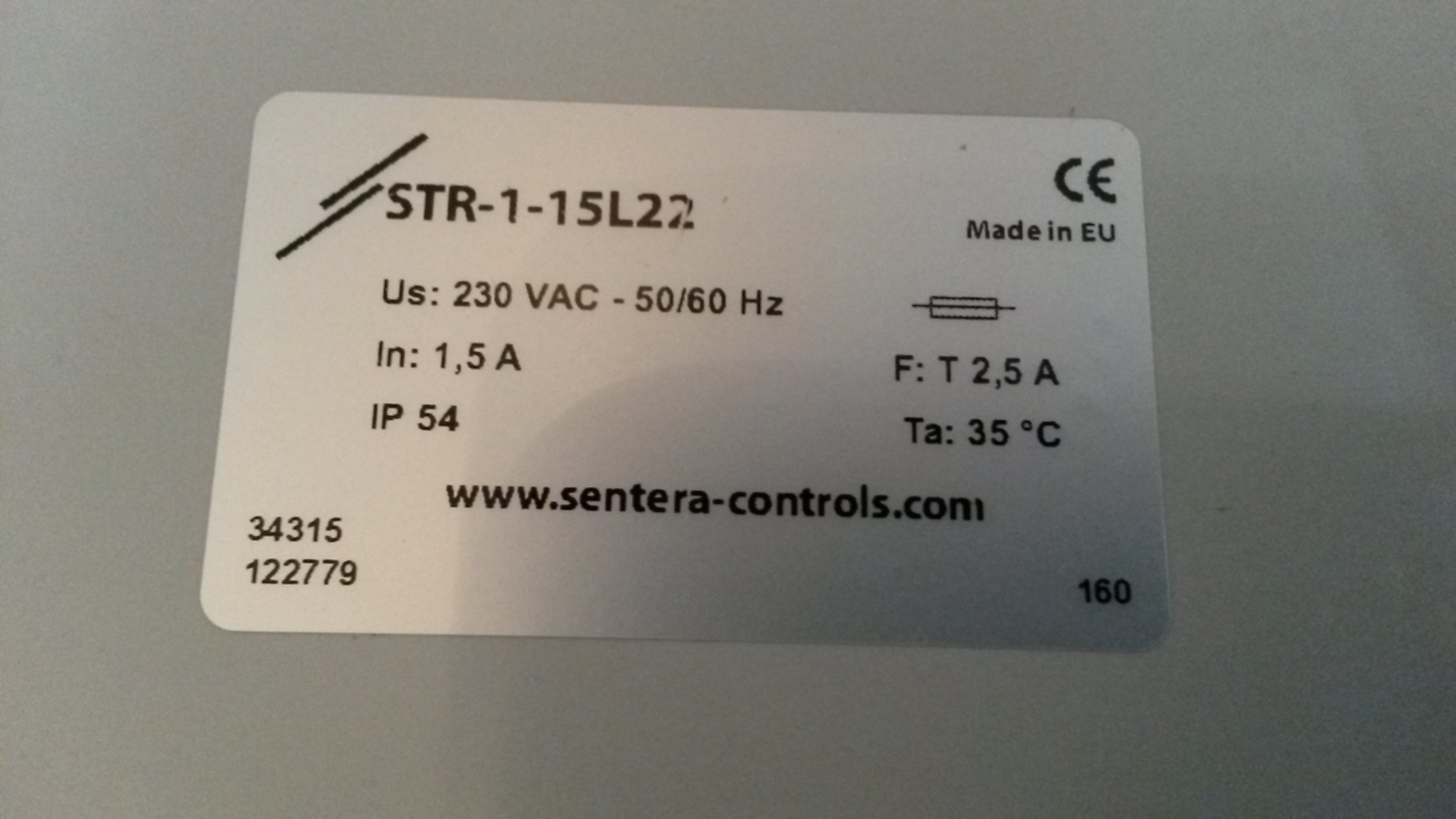

Tekniset tiedot:

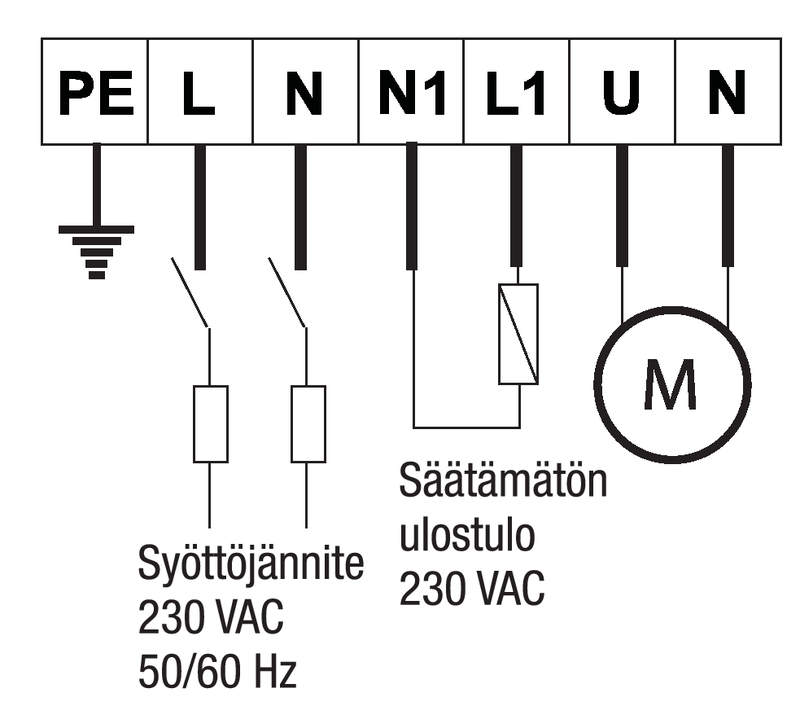

Kytkentäkaavio:
