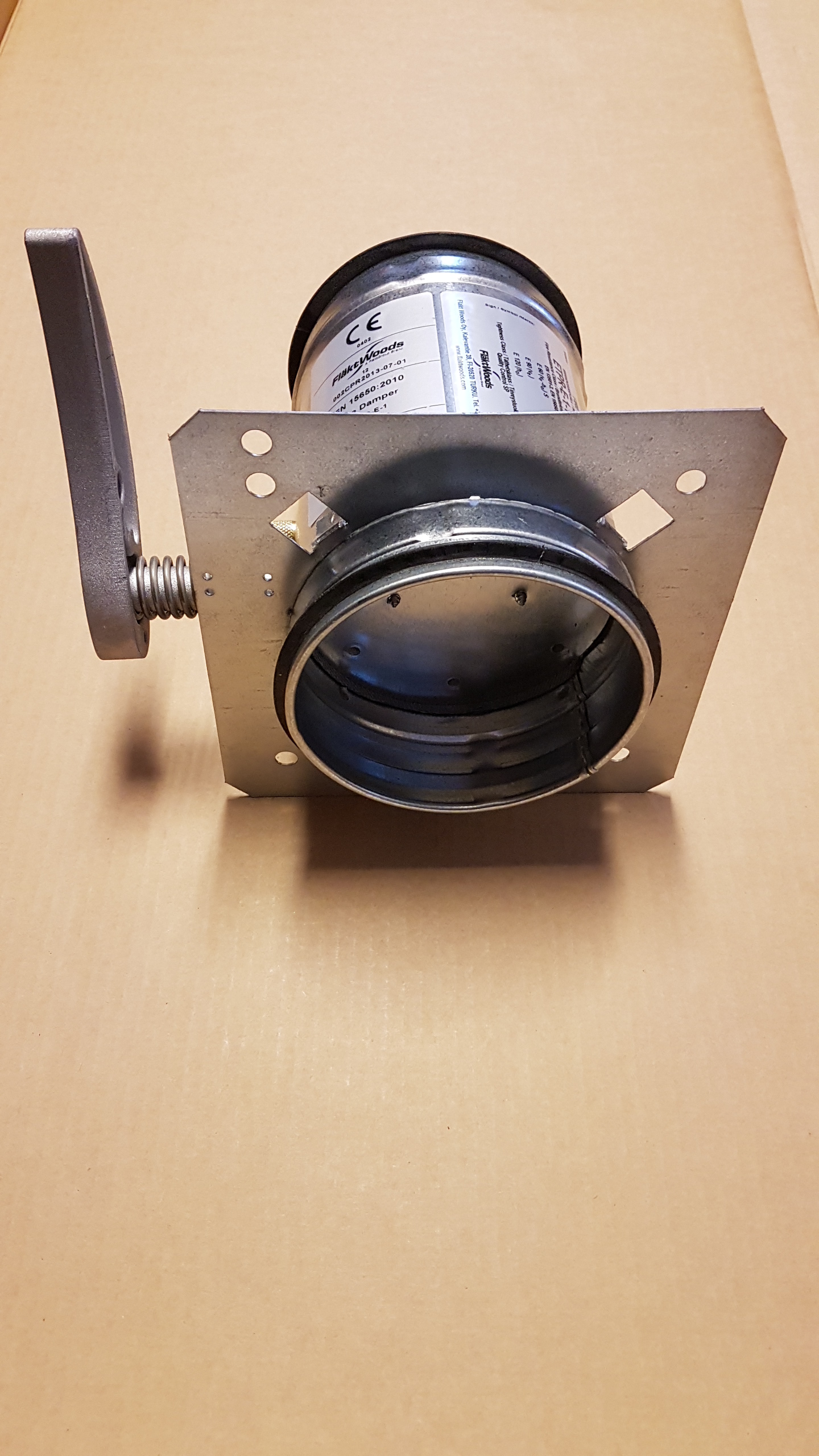

PALOPELTI FLÄKTWOODS ETPR-E-1-125-01-1 / 70⁰C.

Palopeltiä ETPR-E-1 käytetään sulkeutuvana palonrajoittimena ilmastointikanavissa.

Palopelti täyttää Suomen Rak Mk osien E1, E7 ja D2 vaatimustason palonkestävyyden, tiiviyden, lujuuden, materiaalin ja seinämäpaksuuden osalta.

Palopelti täyttää E 120 / E 60 S luokan palonkestoaikavaatimuksen asennettuna pystykanavaan ja E 90 / E 60 S luokan vaatimukset asennettuna vaakakanavaan.

E-luokiteltu palonrajoitin vaatii aina paloeristyksen, jotta osastointivaatimus (EI) saavutetaan.

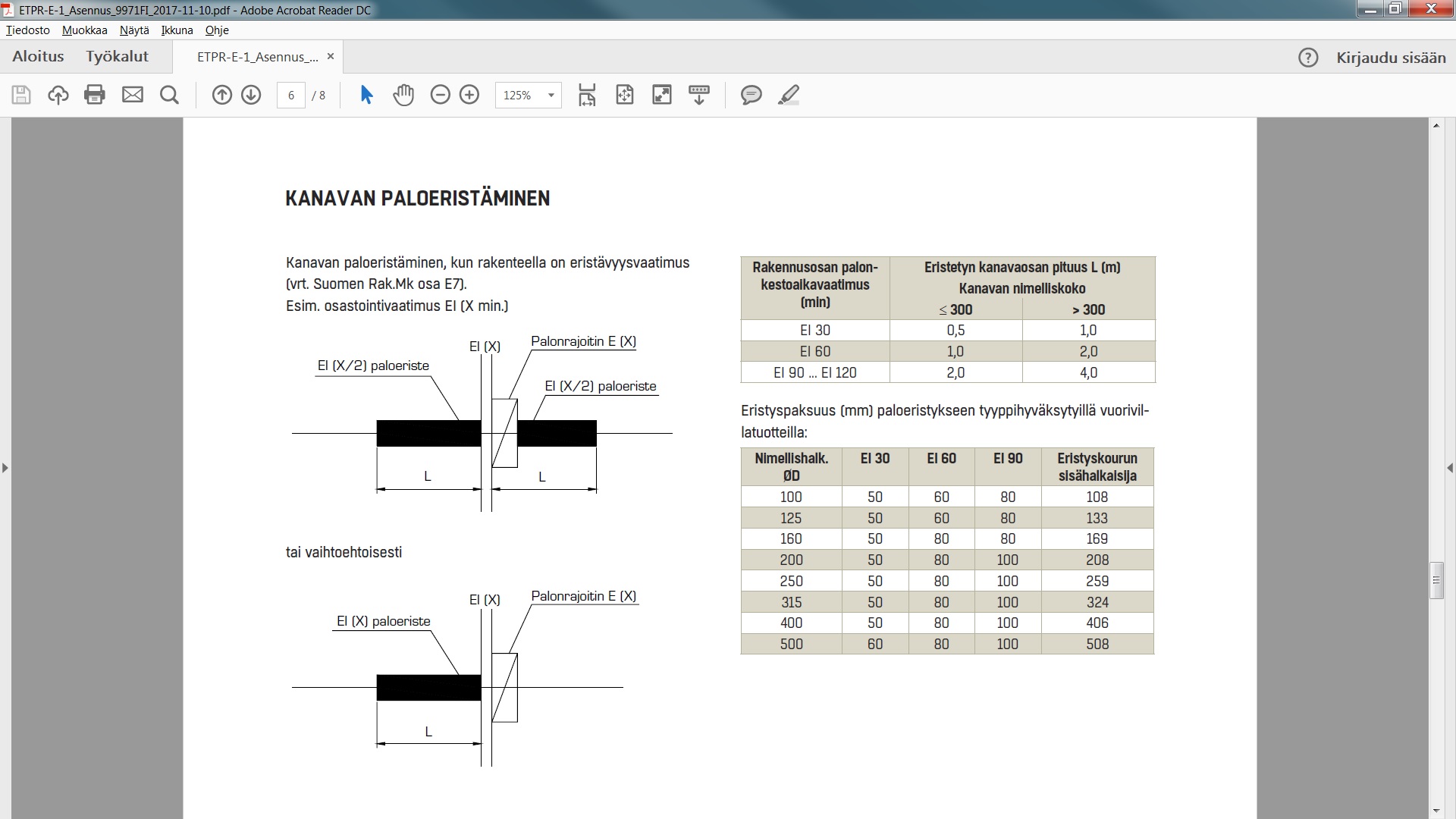

Mikäli osastoivalla rakennusosalla on eristävyysvaatimus, voidaan läpivienti toteuttaa paloeristämällä kanava osastoivan rakenteen molemmin puolin Rak Mk osan E7 kohdan 4.2 ja taulukon 1 mukaisesti.

Tuote on hyväksytty tiiviysluokkaan C.

CE-merkintänumero ja palonkestoluokka ilmenevät palopellin kojekilvestä.

Palopelti on varustettu Veloduct tiivisteellä ja halkaisijamitat noudattavat kanavastandardia EN 1506, (SFS 3282, SIS 827206).

Palopellit varustetaan sulakkeella, jonka laukeamislämpötila on +70°C.

Erikseen tilattaessa saatavissa sulakkeet +50°C ja 100°C.

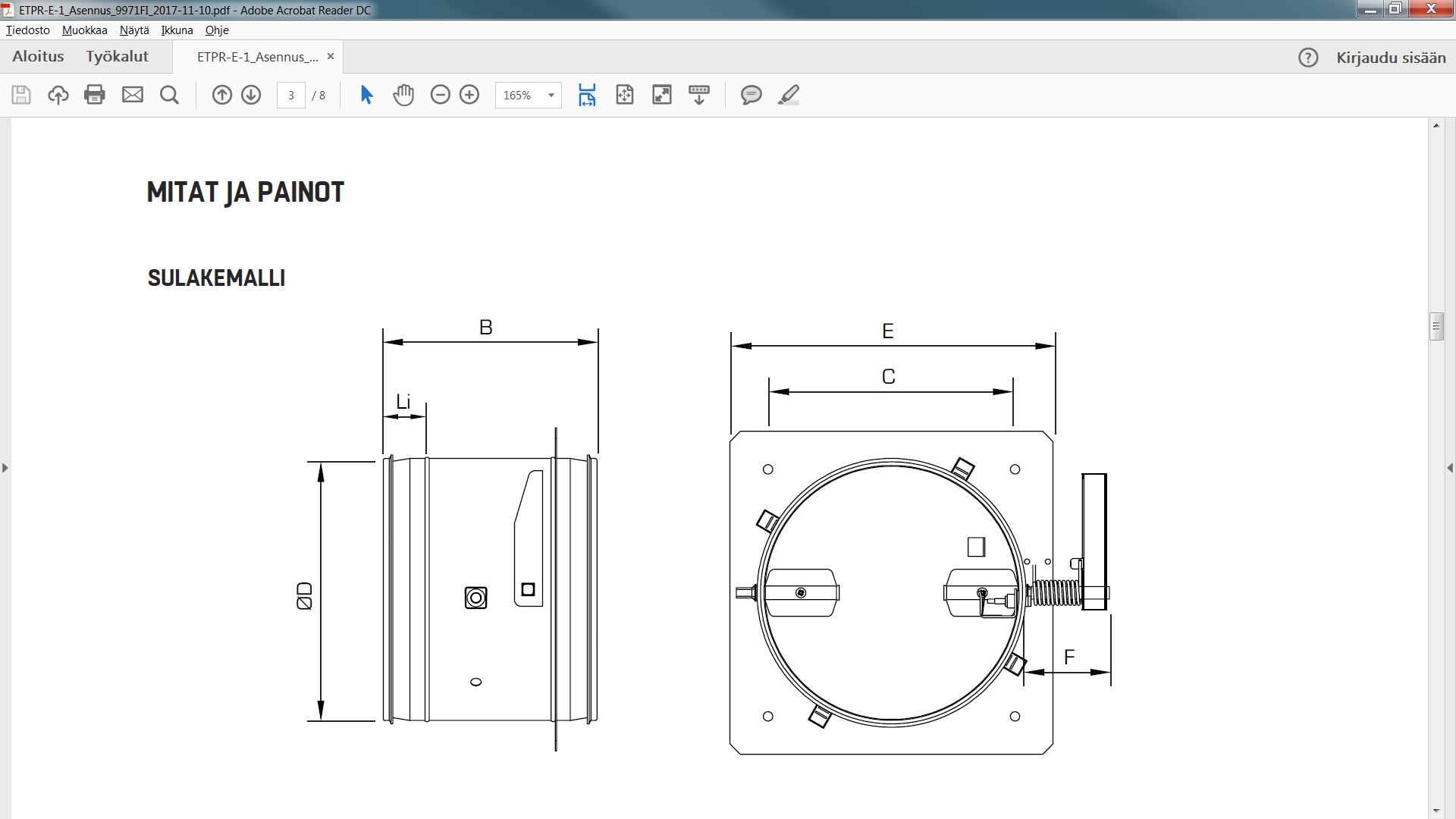

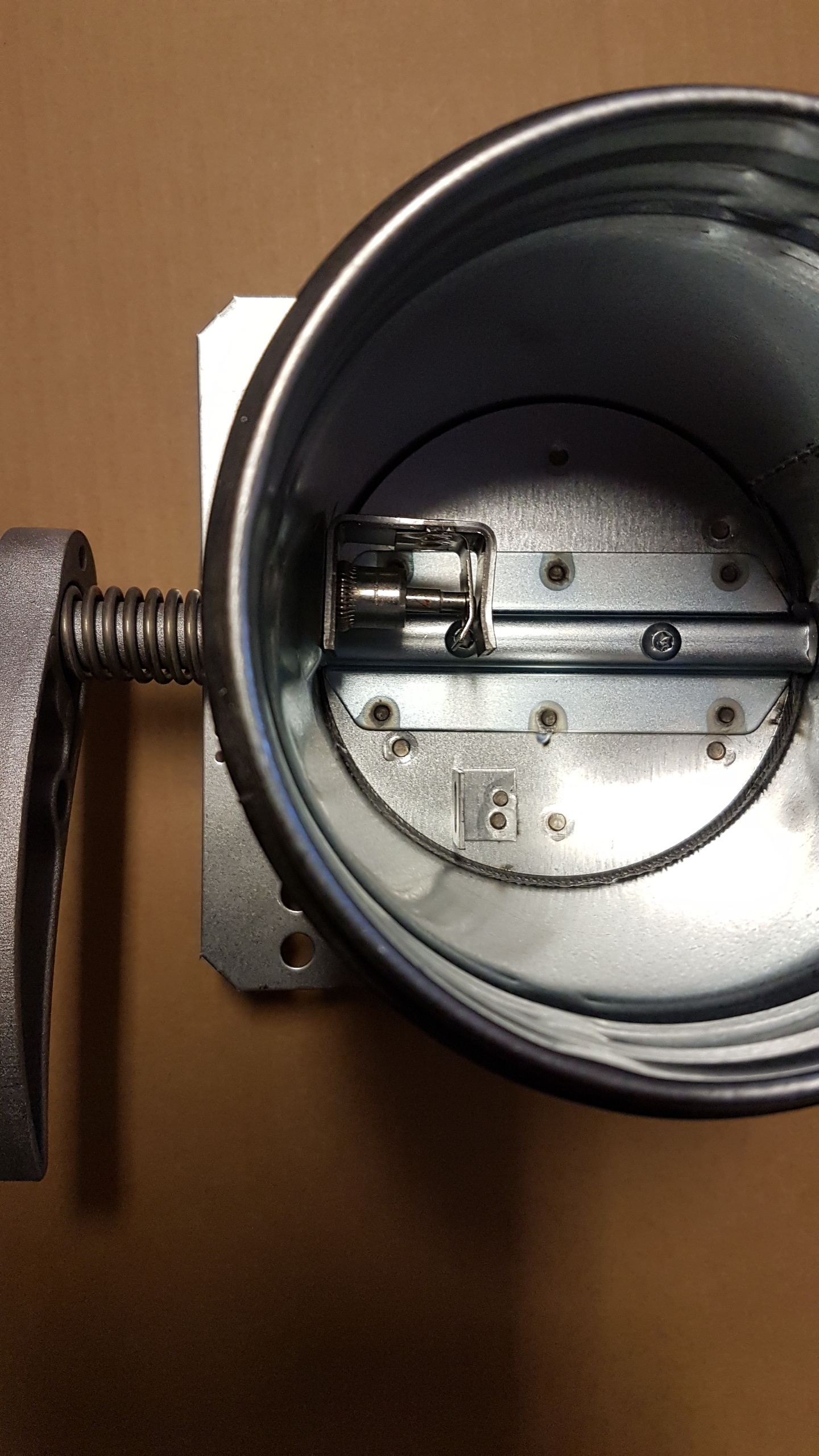

Sulakemalli (käsikäyttöinen kahva).

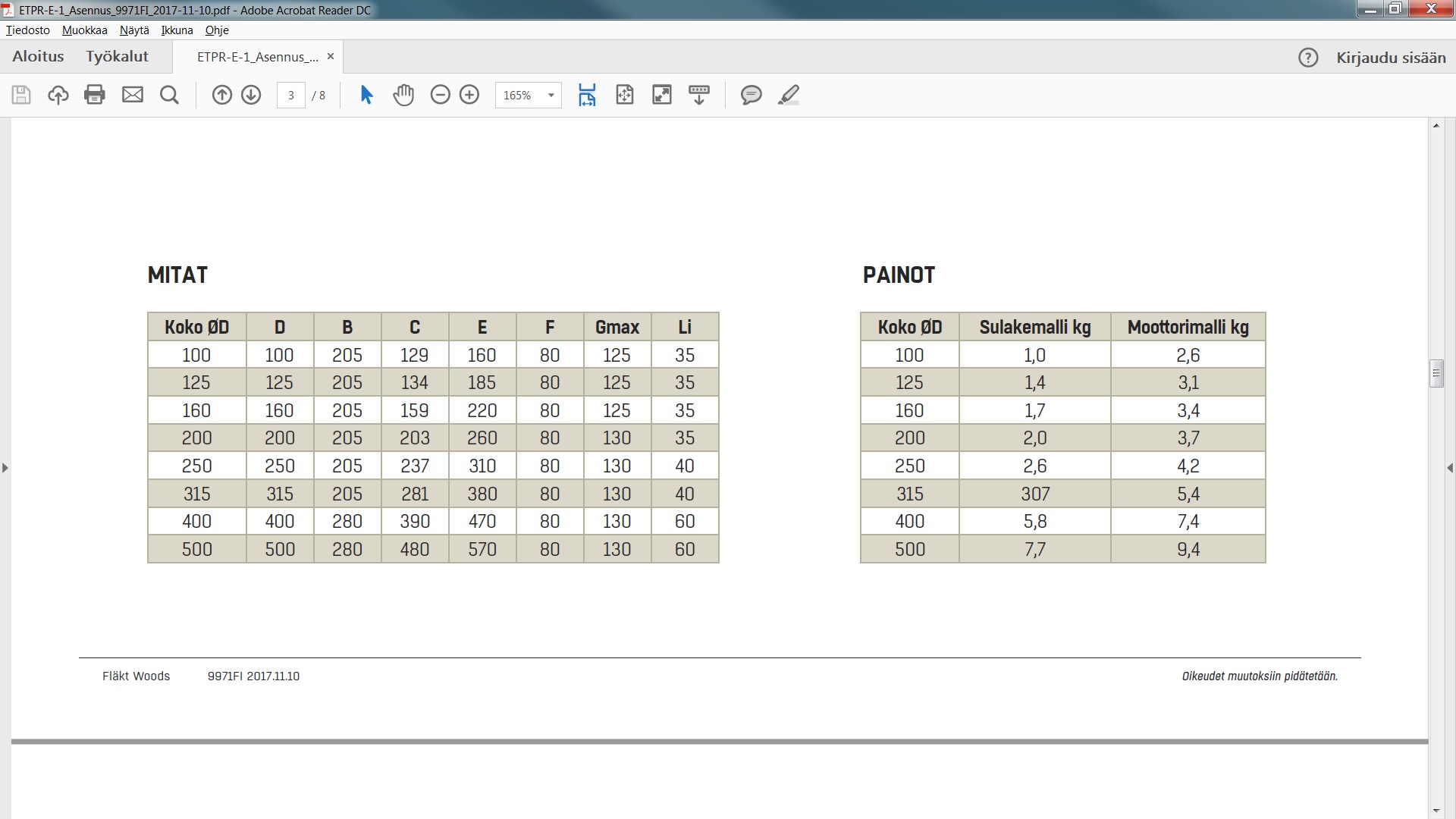

Koko ØD: 125 mm

Paino: 1,4 kg.

ASENNUS:

Palopellin toimivuuden, kiinnityksen, sijoittamisen ja paloeristämisen suhteen on noudatettava Suomen Rak Mk osan E7 (2004) ohjeita.

Palopelti ETPR-E-1 voidaan asentaa joko vaaka- tai pystykanavaan.

Maksimi ilmavirran nopeus palopellin läpi on 15 m/s, ilmavirran suunnalla ei ole merkitystä.

Palopellin vaippa on kiinnitettävä tukevasti ja paloteknisesti luotettavalla tavalla osastoivaan rakenteeseen.

Palopellissä on asennuslevy kiinnittämistä varten.

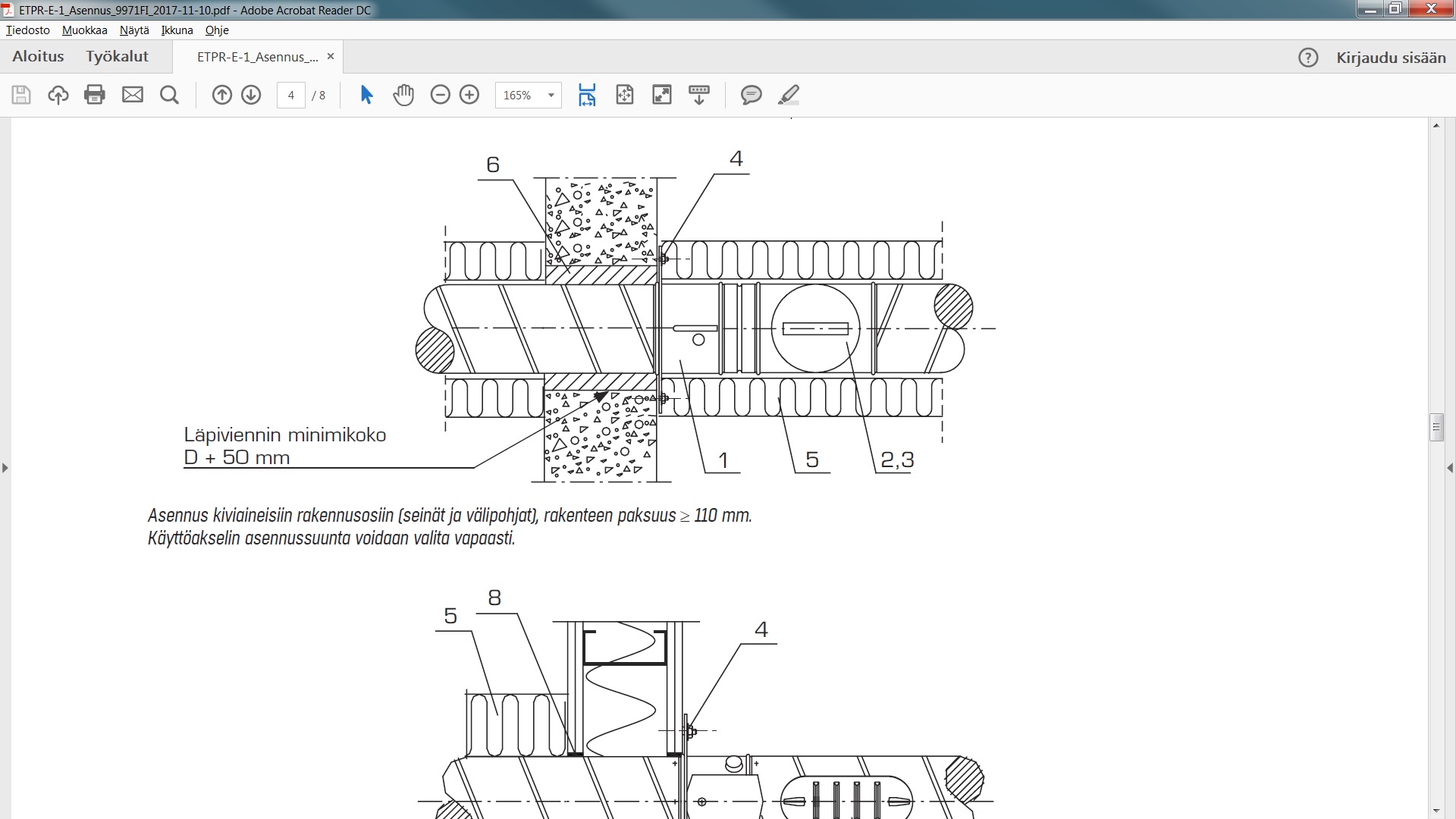

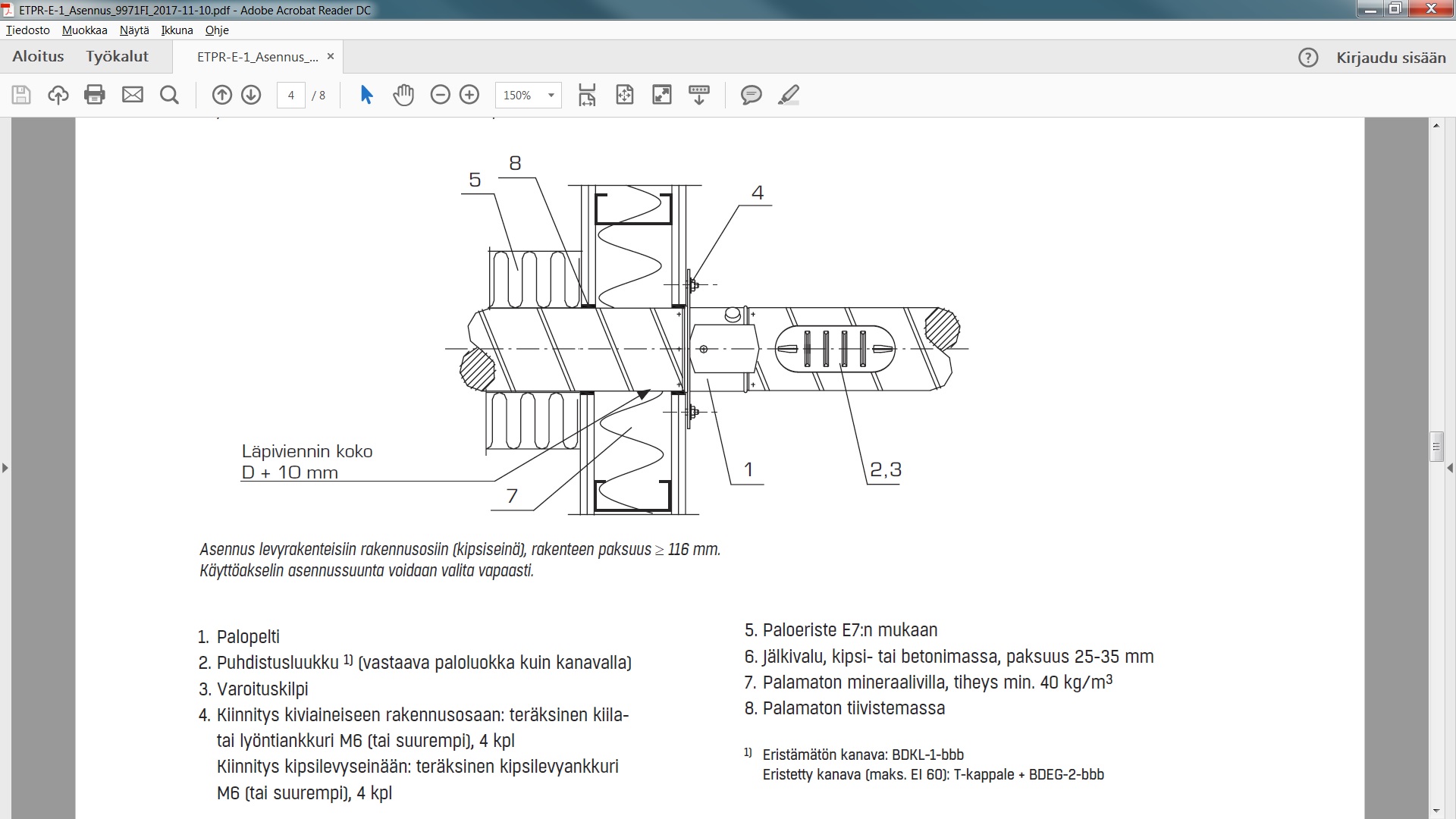

Palopelti asennetaan rakenteeseen asennuskuvien mukaisesti.

Palopelti sijoitetaan kanavistoon siten, että sen voi helposti tarkastaa ja puhdistaa.

Palopellin välittömään läheisyyteen on asennettava puhdistusluukku, jonka kautta palopelti voidaan tarkastaa ja puhdistaa.

Kun luukku asennetaan paloeristettyyn kanavaan, on luukun rakenteen vastattava eristetyn kanavan rakennetta.

Luukkuun kiinnitetään jousikuormitetun pellin varoituskilpi.

Opastekilvet, palopelti (PP) ja puhdistusluukku (TL) kiinnitetään tarvittaessa sopivaan, hyvinnäkyvään paikkaan, lähelle palopeltiä.

Kaikki kilvet sekä asennusohje ja asennustodistus toimitetaan palopellin mukana.
