Seinäventtiili F90 Ø98/102 valkoinen.

Korvausilmaventtiili kehitellyllä puhalluskuviolla jatkuvaan ja vedottomampaan ilmanvaihtoon.

Varustettu vakiosuodattimella ja kondensaatioeristeellä.

Ilmamäärää voidaan säätää liukusäätimellä.

Pakkaukseen sisältyy venttiiliosa vakiosuodattimella ja kondenssieristeellä, läpivientiputket, putkiyhteet sekä ulkosäleikkö.

Valmistus lopetetaan syksyllä 2019.

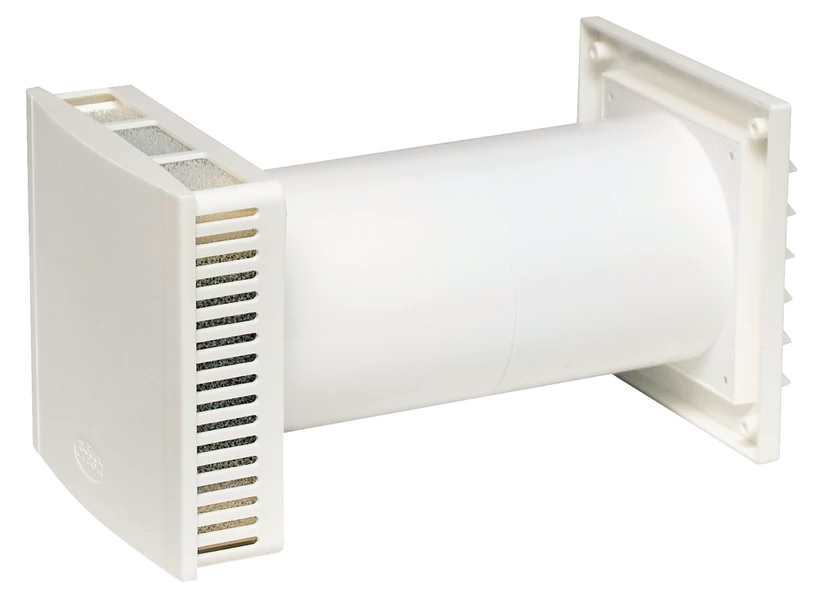

Fresh 90 on ulkoseinään asennettava korvausilmaventtiili.

Myyntipakkaukseen kuuluu venttiilin sisäosa, läpivientiputket, putkiyhteet ja ulkosäleikkö.

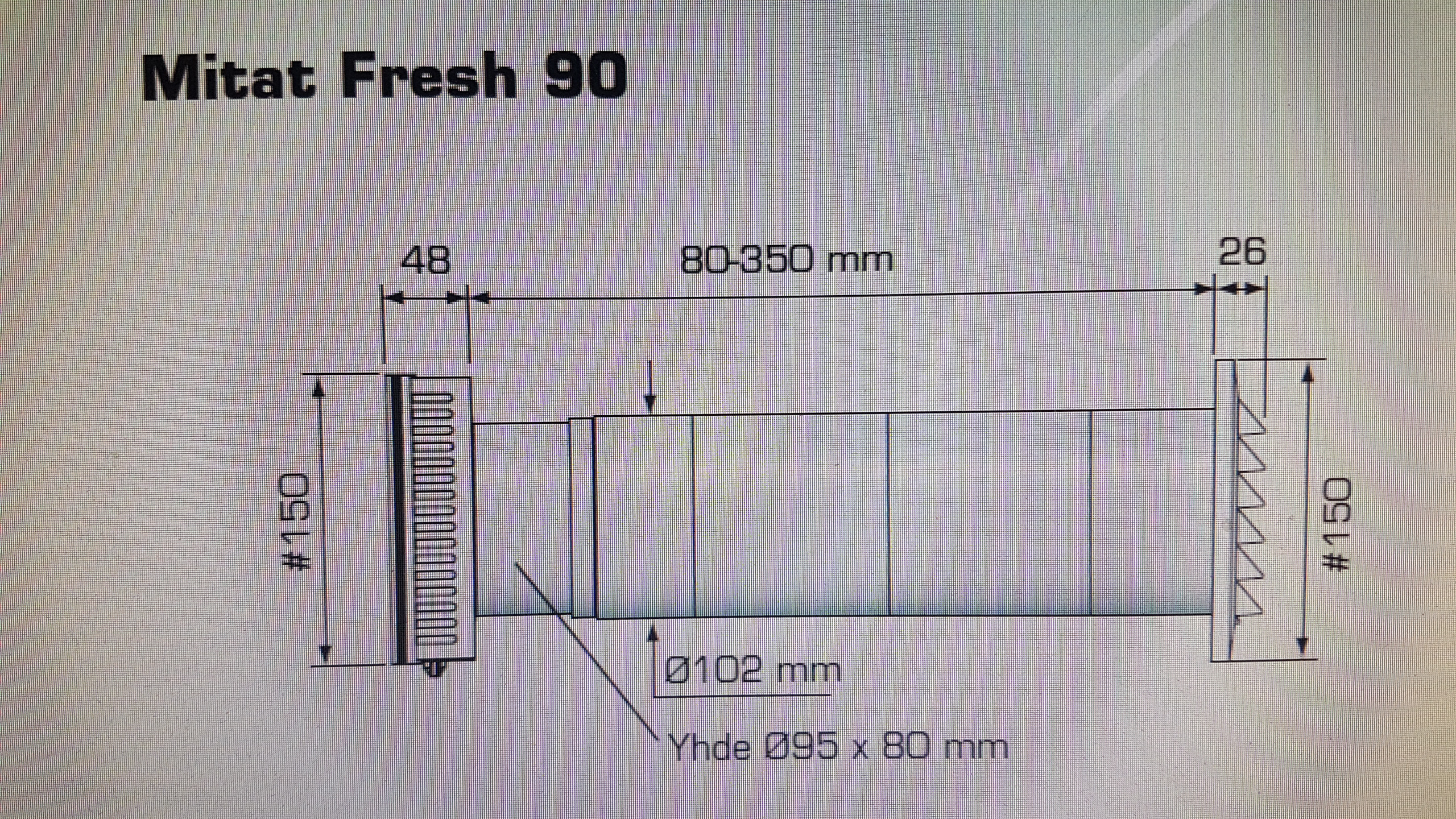

Läpivienti koostuu kolmesta moduuliputkesta, yksi 50 mm pitkä ja kaksi 100 mm pitkää.

Moduuliputket kiinnittyvät toisiinsa työntökiinnityksellä.

Venttiiliosan putkiyhteessä on 80 mm pitkä putki joka menee sisäkkäin moduuliputken kanssa antaen asennuksessa n. 60 mm:n säädettävyyden pituussuunnassa.

Ulkosäleikkö kiinnittyy ulkoyhteellä suoraan moduuliputkeen.

Sisäventtiili:

Sisäventtiilissä on portaattomasti säädettävä sulkuläppä ilmavirran säätöä varten, vakiosuodatin ja kondensaatioeriste.

Sulkuläppää säädetään liukusäätimellä, joka löytyy sisäventtiilin alaosasta.

Venttiilin puhalluskuvio suuntaa tuloilman ylös ja sivuille, jolla saavutetaan suurempi ilmamäärä ilman vedon tunnetta.

Venttiilin kannen alla on vakio- eli hyönteissuodatin, joka on helppo irroittaa puhdistusta varten.

Lisätarvikkeena on saatavana siitepölysuodatin, suodatusluokka EU3.

Sijoitus/asennus:

Venttiili on tarkoitettu asennettavaksi makuu- tai olohuoneeseen.

Suositeltava sijainti on korkealla seinässä ja mikäli asunnossa on lämpöpatteri niin sijoitus mieluiten patterin yläpuolelle.

Näin saavutetaan miellyttävin ilman virtaus huoneeseen.

Tekniset tiedot:

Sisäosan mitat: 150 x 150 mm

Kapasiteetti: 9.0 l / s, 10 Pa

Asennusreikä: Ø105 mm Maks. seinäpaksuus: 350 mm (lisäputkia saatavilla paksumpia seiniä varten)

Materiaali: ABS muovi (kierrätyskelpoinen)

Väri: Valkoinen (NCS S0502-Y)

Pakkauksen sisältö:

900011 Fresh 90 sisäosa

661050 Seinäputki 102x50

188009 Seinäputki 98/102 x 100 mm

661063 Putkiyhde 10, 102x60 mm

801701 Ulkosäleikkö #150
